產品名稱：dn350電動國標平板閘閥[ 2023-03-17 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、dn350電動國標平板閘閥產品介紹

    上海湖泉閥門集團有限公司電動平板閘閥,電動帶導流孔平板閘閥,電動無導流孔平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。平板閘閥按驅動方式可分為手動平板閘閥、氣動平板閘閥及電動平板閘閥。按用途和使用場合可分為有導流孔平板閘閥、無導流孔平板閘閥、油田平板閘閥、管線平板閘閥及燃?xì)馄桨彘l閥等。

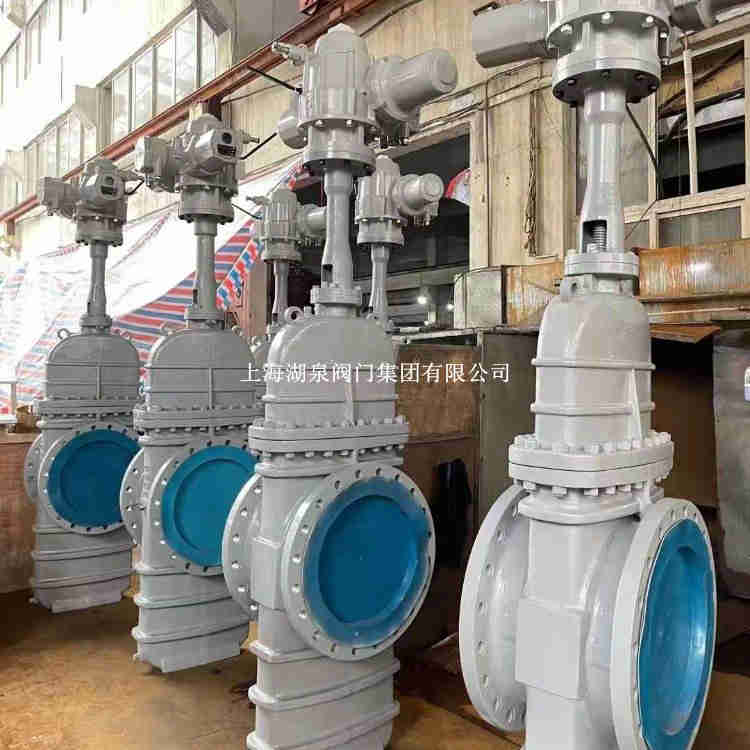

    平板閘閥

    二、dn350電動國標平板閘閥選用原則

    1、石油、天然氣的輸送管線，選用單閘板或雙閘板的平板閘閥。如需清掃管線的，選用單閘板或雙閘板帶導流孔的明桿平板閘閥。
    2、 成品油的輸送管線和貯存設備，選用無導流孔的單閘板或雙閘板的平板閘閥。
    3、石油、天然氣的開采井口裝置，選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平板閘閥，大多為API16A標準，壓力等級為API2000、API3000、API5000、API10000、API15000、API20000。
    4.、帶有懸浮顆粒介質的管道，選用刀型平板閘閥。
    5.、城市煤氣輸送管線，選用單閘板或雙閘板軟密封明桿平板閘閥。
    6、城市自來水工程，選用單閘板或雙閘板無導流孔明桿平板閘閥。

    三、dn350電動國標平板閘閥產品技術參數

    產品名稱： 電動平板閘閥   產品型號： Z943F
      驅動方式： 電動,手動   連接形式： 法蘭,焊接
      結構形式： 閘板式   密封結構： 軟密封,硬密封
      壓力范圍： 1.6-6.4Mpa   公稱通徑： DN50-800


    四、dn350電動國標平板閘閥產品性能規范

    設計等級 常溫下試驗壓力（MPa） 適用溫度℃ 適用介質
    殼體 左密封 左密封 低壓密封 “G”型 “D”型 普通型 “抗流”型 “基本”型
    公稱壓力PN（MPa） 1.6 2.4 1.76 1.76 0.6 -29～50 -45～21 -2～121 H2S和CO2總含量大于500mg/m2的介質 石油天然氣、水等
    2.5 3.75 2.75 2.75 0.6
    4.0 6.0 4.4 4.4 0.6
    6.4 9.6 7.04 7.04 0.6
    磅級Lb 150 3.0 2.2 2.2 0.6
    300 7.7 5.6 5.6 0.6

    五、dn350電動國標平板閘閥主要零部件材料

    閥門/閥蓋 WCB WC6 A352-LCB A351-CF8M
    閘板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
    閥桿 2Cr13 2Cr13 A182-A6a A182-A316S
    閥座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
    填料 NBR/FPM 柔性石墨/Flexible Graphite /PTFE+FPM

    墊片 -
    螺栓 35 35CrMo A193-B7M A193-B8
    適用介質 水、油口、蒸汽 蒸汽、油品 丙烷、乙希 酸類
