產品名稱：D943H-10C dn1000智能調節防爆電動蝶閥[ 2022-10-13 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 更多閥門產品點擊：蝶閥

    一、D943H-10C dn1000智能調節防爆電動蝶閥產品介紹

    上海湖泉閥門集團有限公司專業生產銷售各種普通型,防水型,防爆型蝶閥電動執行器以及風閥驅動器,氣動執行器和各類蝶閥,球閥等產品,歡迎大家來電咨詢, 智能電動蝶閥采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上, 蝶閥 隔爆電動閥門,專注電動球閥,特殊規格,可按需定制,品質保證,假一賠十,電動蝶閥,專業生產隔爆電動閥門,型號齊全,性能穩定,廠家直銷,歡迎在線咨詢，具有功能強、體積小、輕便、性能可靠配套簡單、流通能力大等優點。具有良好的耐腐蝕性,使用壽命長,密封功能好。用于電廠除塵、冶金通風、閥門表面選用噴塑處理,提高了產品的防腐性能。電動蝶閥的外形美觀、體積小、重量輕、裝置的維修方便,可任意角度安裝;蝸輪輸出軸一體化設計,避免鍵接間隙,傳動精度高;等優點。

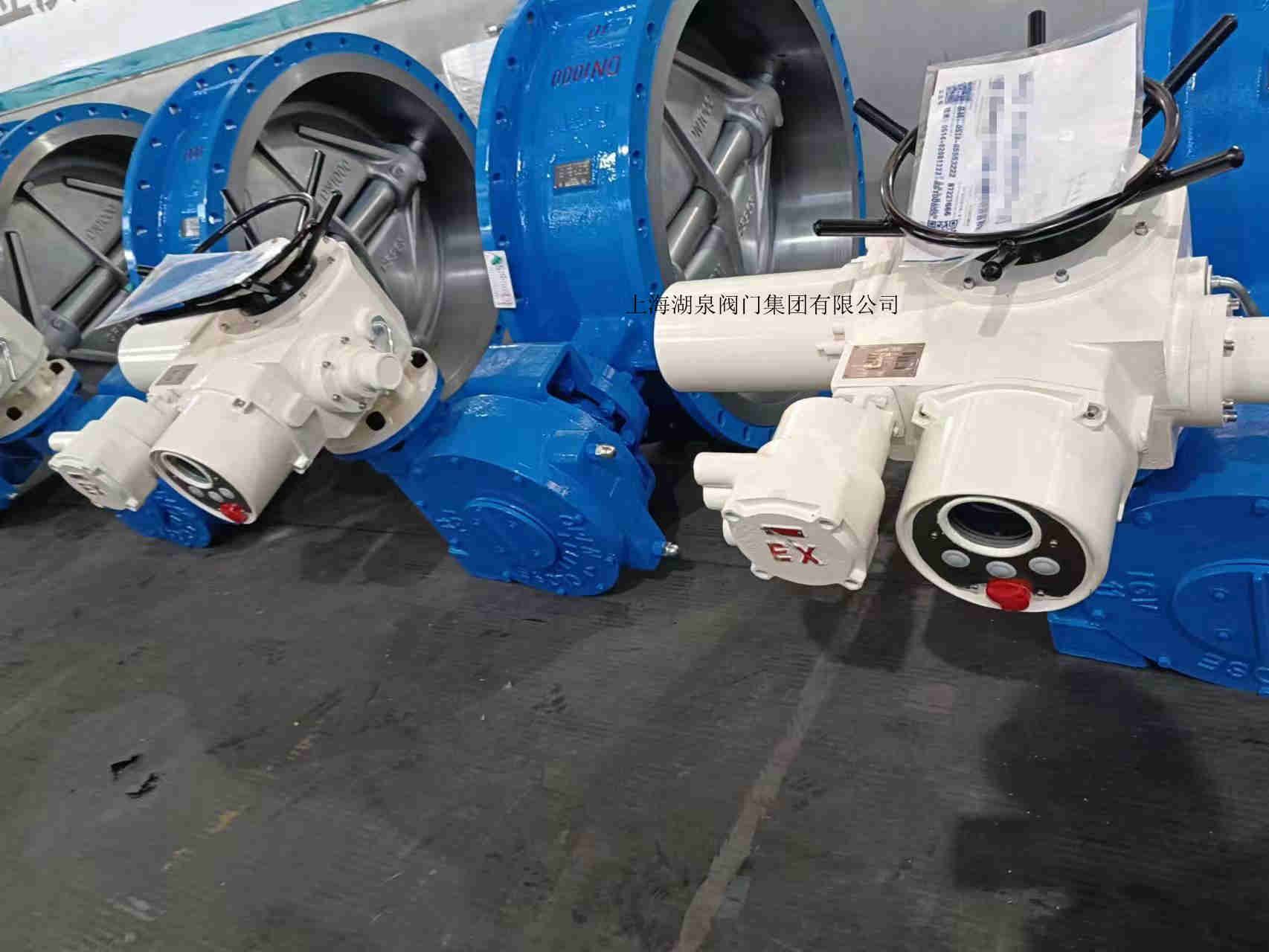

    D943H-10C dn1000智能調節防爆電動蝶閥

    二、D943H-10C dn1000智能調節防爆電動蝶閥產品特點

    1、在高溫高壓工況下,仍具有穩定的密封性能，它的特殊密封系統可保障從超低溫至超高溫各溫度范圍都具有較高的密封性能。
    2、三維偏心密封系統加之人優化的設計,使閥門開啟阻力小。蝶板密封面為一向上凸起的錐形,開啟時蝶板圓周面上的各點同時完成脫離密封圈,固體物不易在密封面上堆積，閥門關閉過程通過密封圈的彈性受壓來完成。
    3、蝶板與密封圈之間不存在相卡現象。
    4、閥門的密封性能不受溫度變化的影響。
    5、閥桿軸徑密封采用石墨壓制成形密封圈。綜上所述確保了零泄漏,金屬密封加上在火災前,中,后均為零泄漏,故是本質火災安全型。
    6、電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
    7、工作環境：
    8、環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
    9、相對溫度：≤90%（25℃時）
    10、普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性　　氣體混合物。（詳見GB3836.1）
    11、防護等級：戶外型和防爆型為IP55（可訂制IP67）。
    12、工作制：為短時10分鐘（可訂制30分鐘）。


  • 公稱通經（dn） 主要尺寸 法蘭尺寸和螺栓規格
    1.0mpa 1.6mpa 2.5mpa
    l h1 h d d1 n-фd d d1 n-фd d d1 n-фd
    50 108 530 112 165 125 4-18 165 125 4-18 165 125 4-18
    65 112 530 115 185 145 4-18 185 145 4-18 185 145 8-18
    80 114 565 120 200 160 4-18 200 160 8-18 200 160 8-18
    100 127 600 138 220 180 8-18 220 180 8-18 235 190 8-22
    125 140 640 164 250 210 8-18 250 210 8-18 270 220 8-26
    150 140 705 175 285 240 8-22 285 240 8-22 300 250 8-26
    200 152 775 200 340 295 8-22 340 295 12-22 360 310 12-26
    250 165 945 243 395 350 12-22 405 355 12-26 425 370 12-30
    300 178 1070 250 445 400 12-22 460 410 12-26 485 430 16-30
    350 190 1140 280 505 460 16-22 520 470 12-26 555 490 16-33
    400 216 1210 305 565 515 16-26 580 525 16-26 620 550 16-36
    450 222 1335 350 615 565 20-26 640 585 16-30 670 600 20-36
    500 229 1415 380 670 620 20-26 715 650 20-30 730 660 20-36
    600 267 1605 445 780 725 20-30 840 770 20-33 845 770 20-39
    700 292 1844 480 895 840 24-30 910 840 24-36 960 875 24-42
    800 318 2040 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
    900 330 2255 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
    1000 410 2380 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
    1200 470 2640 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
    1400 530 2886 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62
    1600 600 3156 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62
    1800 670 3421 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70
    2000 760 3685 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70
